Проверка посадки подушки Caterpillar 235-5027

Опубликовано: 14.08.2026

Амортизирующая подушка Caterpillar 235-5027 — деталь не самая сложная по конструкции, но капризная в плане установки. Главная проблема, с которой сталкиваются механики при замене, — несоответствие посадочных размеров. Деталь может выглядеть абсолютно идентичной оригиналу, но при монтажелибо не садится до конца, либо болтается в гнезде. И то, и другое ведёт к быстрой поломке.

Для конкретной детали исходные данные удобно сверять в карточке Caterpillar 235-5027, а качество фактической посадки проверяют уже на очищенном посадочном месте без силовой подгонки.

Ниже — практическое руководство по проверке посадки без специального оборудования, основанное на реальном опыте обслуживания дорожных катков.

Почему посадка важнее внешнего сходства

Подушка 235-5027 работает в условиях постоянных динамических нагрузок. Вибрация от вальца передаётся через резинометаллический узел на раму машины. Если посадка неплотная, даже на доли миллиметра, возникает микроподвижность металлической обоймы относительно гнезда. Резина при этом деформируется не так, как заложено в конструкцию — появляются локальные перегрузки.

Последствия предсказуемы: срез резины по посадочному поясу, появление трещин от металлической арматуры, потеря жёсткости узла. Каток начинает «бить» сильнее, оператор чувствует вибрацию на рычагах, а до планового ТО подушка уже требует замены.

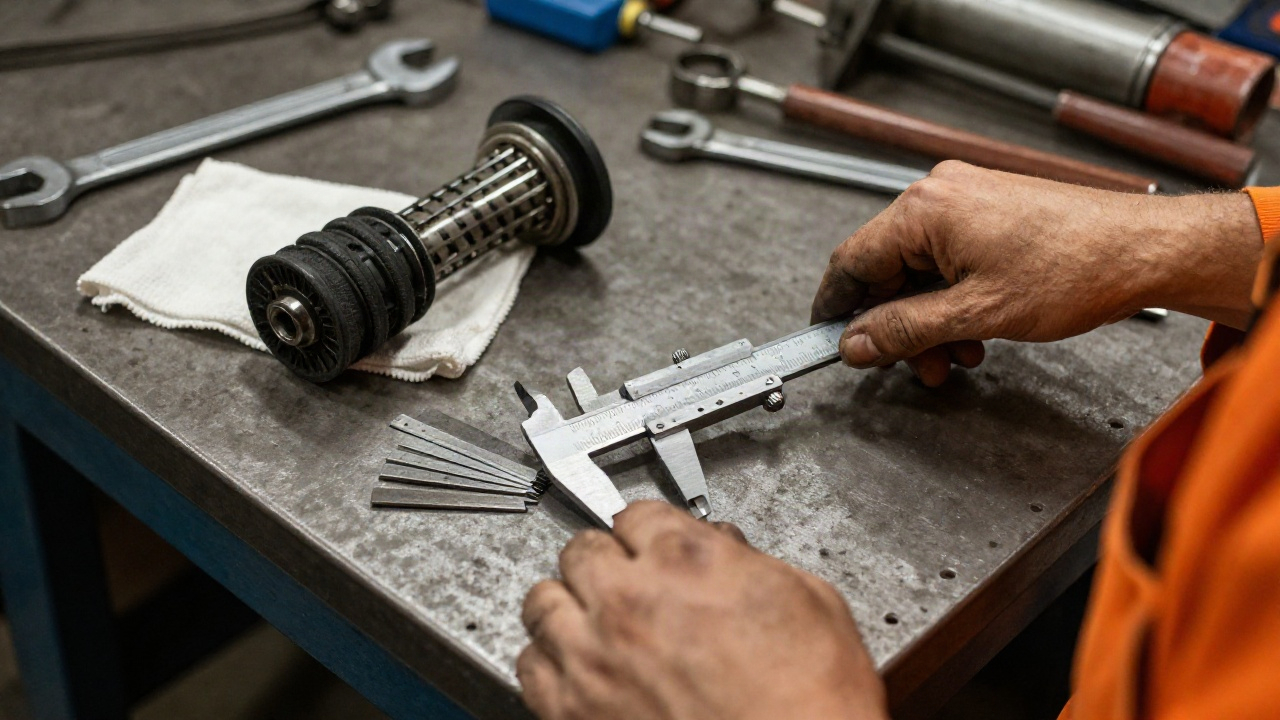

Что нужно подготовить к проверке

• Металлическую линейку или угольник
• Чистую ветошь и растворитель для очистки посадочного гнезда
• Калибр-пробку, если есть возможность достать (идеально, но не обязательно)

Шаг 1. Очистка и осмотр гнезда

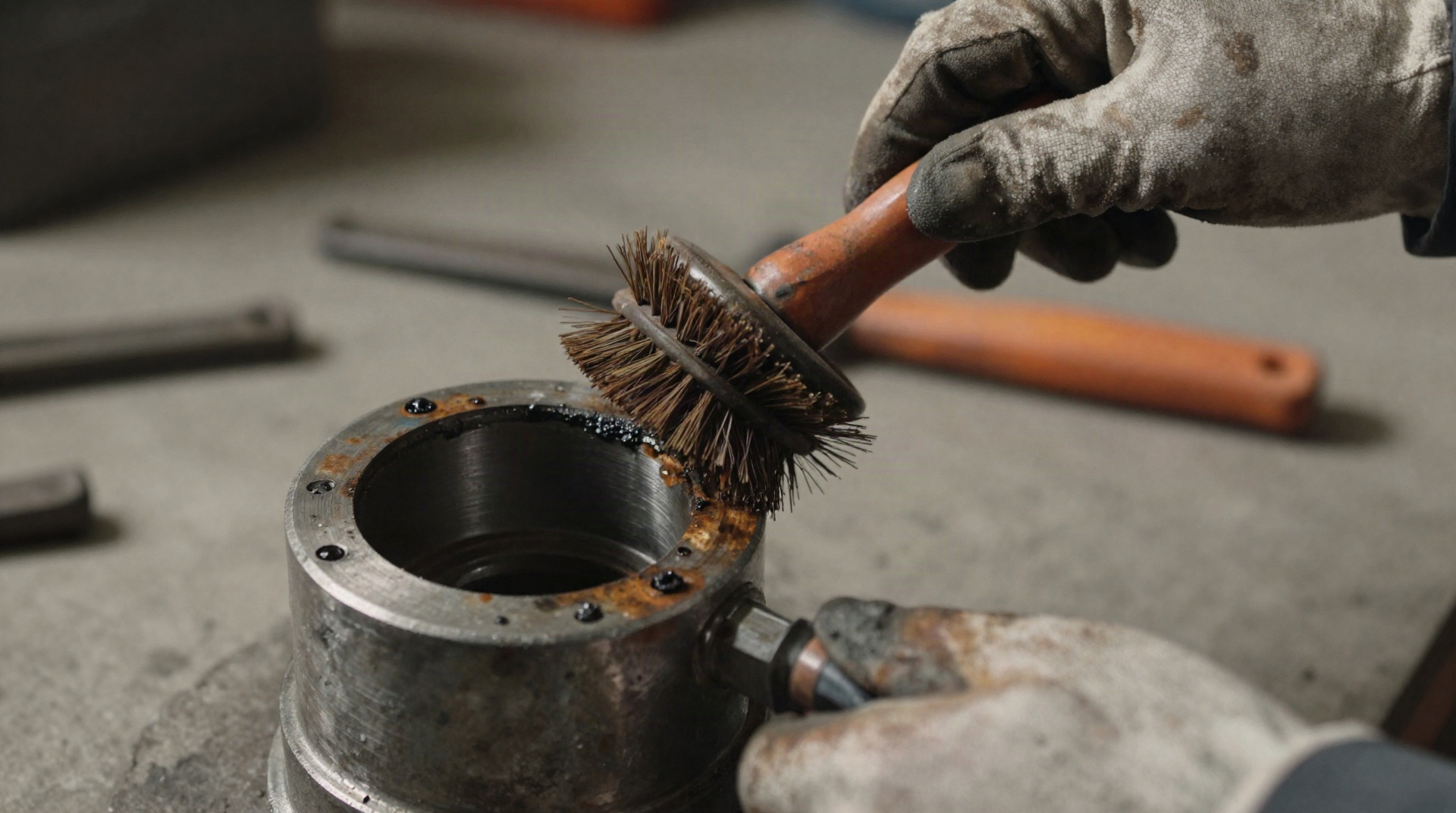

Перед любыми замерами посадочное место нужно тщательно очистить. В гнезде скапливается грязь, старая смазка, иногда — продукты коррозии. Даже тонкий слой ржавчины искажает реальные размеры.

После очистки осмотрите поверхность гнезда. На ней не должно быть забоин, вмятин и выработок от предыдущей подушки. Если старая деталь болталась, она могла «проесть» посадочное место. В таком случае новая подушка сядет с перекосом, и никакая идеальная геометрия не спасёт.

Шаг 2. Замеры гнезда

Измерьте внутренний диаметр гнезда в трёх-четырёх сечениях по высоте. Если каток работал долго, гнездо может иметь форму бочонка — шире посередине, уже по краям. Зафиксируйте все замеры.

Шаг 3. Замеры подушки

Теперь — сама подушка Caterpillar 235-5027. Измерьте наружный диаметр металлической обоймы в нескольких точках. Обратите внимание на то, что резиновая часть может выступать за пределы металла — её в замеры не включают, только чистый металл.

Таблица ориентировочных допусков

Шаг 4. Пробная посадка без запрессовки

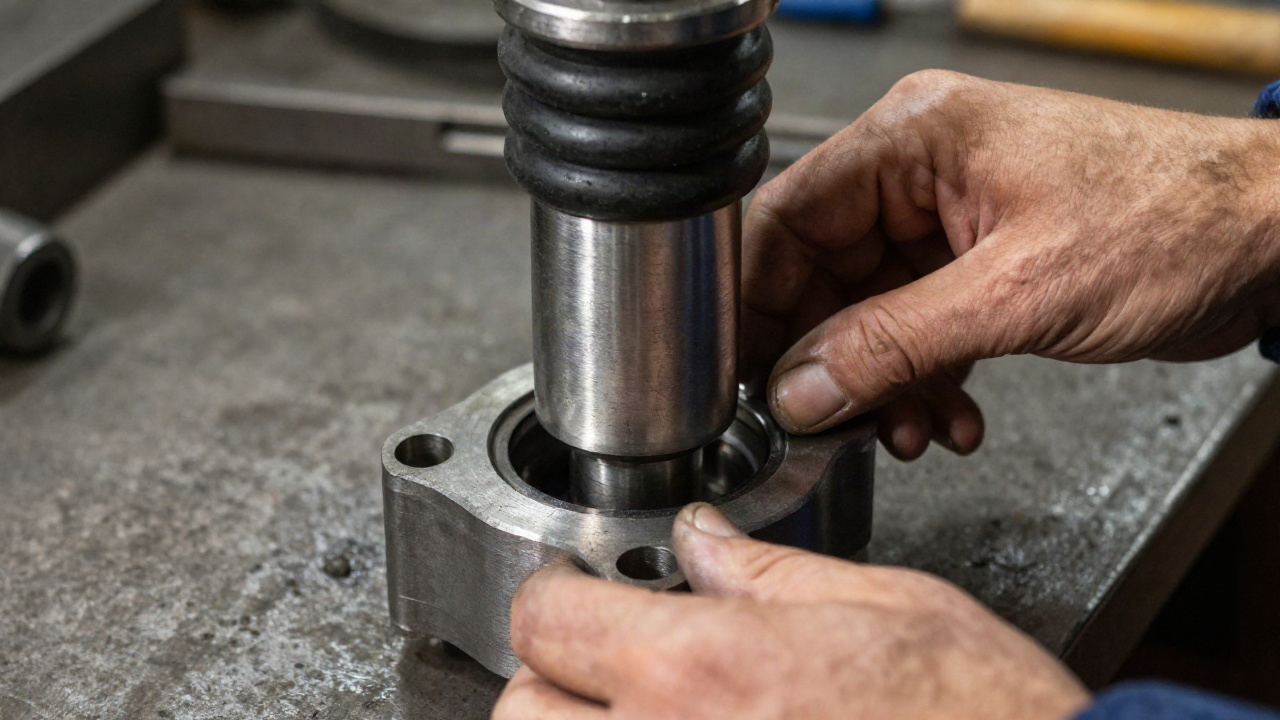

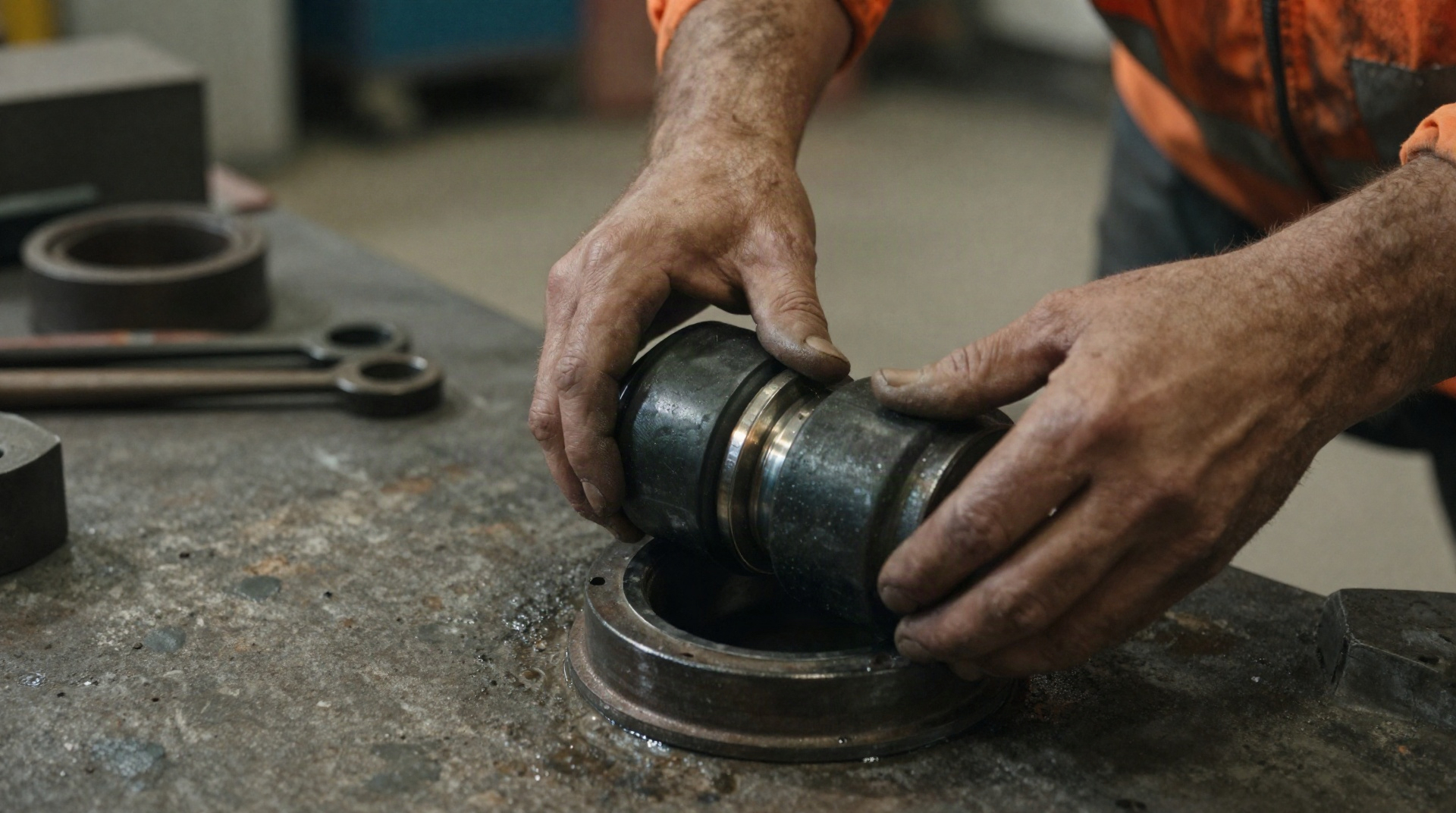

Перед тем как давить деталь, просто вставьте её в гнездо рукой. Правильная подушка должна входить с заметным сопротивлением и останавливаться примерно на трети глубины. Если проваливается до конца — натяга нет. Если не входит вообще — перебор по размеру или геометрия гнезда нарушена.

Попробуйте покачать подушку в гнезде, если она частично вошла. Люфта быть не должно. Даже минимальное перемещение говорит о том, что после запрессовки узел будет работать неправильно.

Что мешает правильно оценить посадку Caterpillar

Самая распространённая — замер только одного сечения. Механик мерит диаметр в одном месте, видит норму и отправляет деталь в монтаж. А в другом сечении гнездо выработано, и подушка там болтается.

Вторая ошибка — игнорирование температуры. Если деталь хранилась на холоде, а замеры делаются в тёплом боксе, металл подушки будет иметь меньший диаметр. Разница небольшая, но при пограничных значениях натяга она может сыграть роль. Дайте детали прогреться до температуры помещения перед замерами.

Третья ошибка — замер по резине вместо металла. Кажется очевидным, но на практике встречается регулярно. Резина мягкая, штангенциркуль её сжимает, и цифра получается меньше реального металлического диаметра.

Что делать, если посадка не сходится

Если натяг недостаточен, есть несколько вариантов. Первый — попробовать другую подушку из той же партии. Бывает, что в партии есть разброс по размерам, и следующая деталь сядет нормально.

Если гнездо выработано, его восстанавливают. Для узлов такого типа иногда применяют нанесение композитного покрытия на внутреннюю поверхность гнезда с последующей расточкой под нужный размер. Это дешевле замены всего кронштейна, но требует квалификации исполнителя.

Слишком большой натяг — тоже проблема. Пытаться запрессовать такую подушину рискованно: можно повредить резиновый массив, оторвать его от металлической обоймы или расколоть саму обойму. В этом случае подушину возвращают.

Косвенные признаки правильной посадки

После запрессовки проверьте несколько моментов. Торец металлической обоймы должен располагаться заподлицо с поверхностью кронштейна или иметь строго заданный выступ, указанный в документации. Перекос недопустим — если обойма торчит с одной стороны больше, чем с другой, деталь сидит криво.

При работе катка в первые часы после замены прислушайтесь к узлу. Правильно установленная подушка не издаёт стуков и скрипов. Вибрация на рычагах должна быть равномерной, без резких пиков. Если появился металлический звон — подушка болтается и нужно остановить работу.

Стоит ли доверять маркировке

На подушке 235-5027 нанесён каталожный номер, и многие механики ориентируются только на него. Это ошибка. Номер гарантирует принадлежность детали к данной позиции, но не гарантирует точность изготовления. Особенно это касается неоригинальных запчастей, где допуск по посадочному диаметру может быть значительно шире, чем у оригинала.

Маркировка — это отправная точка для заказа, но не основание для монтажа без проверки. Две подушки с одинаковым номером из разных партий могут иметь разную посадку.

Практическое правило: если есть сомнения в посадке — лучше потратить десять минут на замеры, чем потом разбирать узел после нескольких часов работы катка и менять испорченную деталь.

Проверка посадки подушки Caterpillar 235-5027 не требует сложного оборудования, но требует внимательности и системности. Три-четыре замера штангенциркулем и пробная вставка вручную дают больше информации о качестве посадки, чем внешний осмотр. А правильно посаженная подушка отработает свой ресурс без сюрпризов.
